“姑苏”牌水不漏是我公司吸收国内外先进技术开发的高效防潮、抗渗、堵漏材料。其速凝型具有快凝快硬、快速止水堵漏的特点,而缓凝型具有高效防潮、抗渗、防水粘结等特点。两种型号均可在迎背水面施工,并且带水作业;防火、无毒无害。与新、老混凝土、砖、石、铁等基层牢固粘结,为单组分灰黄色粉料。
·速凝型:用于建筑屋面裂缝的堵漏;用于城市地下管道和自来水管道的紧急抢修;用于铁(公)路隧道渗水的堵漏;用于水池、地下室、厕浴间渗水的堵漏;用于新建房楼屋面多孔板接缝的防水;用于设备基础紧急抢修灌浆。

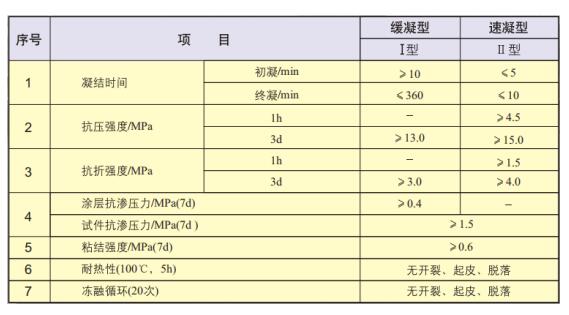

施工工艺:
A、漏水点的施工:
·基层处理∶ 首先把漏水点或漏水缝凿成“V”型,把杂物冲洗干净。
·配料施工将速凝型水不漏按粉:水=1:0.25~0.30比例,迅速拌和成堵漏料,将堵漏料捏成料团,稍硬后塞进“V”型槽,压实。即可瞬间止漏。堵漏次序应先堵小漏,后堵大漏。
·对于渗水坑,可直接把速凝型水不漏干粉投入坑内,压实、抹光,洒水养护。
·对于严重漏水缝,采用引流方法,在适当位置打引水孔,把渗漏水集中引出,先堵上缝,后堵下缝,最后堵引流孔。
·对于大面积渗漏,要找出漏水点,先用速凝型水不漏堵住,然后在表面进行防水处理。
B、渗水基面的施工:
·基面处理:将基面清理找平后,用水冲洗干净;施工前要求基面必须坚实、干净、粗糙并充分润湿(无明水)。若基面有严重渗水时可用速凝型水不漏堵漏或在底部打引水孔降压,然后自上而下施工。
·配料:用速凝型水不漏按0.30~0.35的水粉比配制,搅拌成均匀的腻子状,粉料中不能有气泡、硬块或生粉。
·施工:先用干布擦干基面迅速抹上第一层料,若有漏水先不管;待涂层硬化后将其喷湿(但无积水)再刮涂第二层料。上料时要稍用力并来回刮抹多次使涂层密实,同时注意搭接处有无渗水,若仍有渗水则应继续刮涂第三层,直至不渗水为止。每层用料约为1.2kg/m?,总用料约2.5~3.0kg/㎡左右。涂层总厚度约为1.5~2.0mm。
·养护:待涂层硬化后,马上进行保湿养护,保证涂层潮湿以防粉化,养护方式可为:喷水、盖湿物、喷涂养护剂等,第一次养护应小心以免破坏涂层,共养护2~3天。
C、无渗水面的施工:
·将基面清理找平后,用水冲洗干净,施工时基面必须坚实、干净、粗糙并充分润湿(无明水)。
·配料:用缓凝型水不漏按0.30~0.35的水粉比配制,搅拌成均匀的腻子状,粉料中不能有气泡、硬块或生粉。
·施工:先用抹子或刮板刮涂第一层料,抹平。待涂层硬化后将其喷湿(但无积水)再刮涂第二层料。上料时要稍用劲并来回刮抹多次使涂层密实,同时注意搭接处的连接;每层用料约为1.2kg/m?,总用料约 2.5kg/m?左右。涂层总厚度约为1.5mm。防水要求高时可刮涂第三层。
·养护:涂层硬化后,马上进行保湿养护,保证涂层潮湿以防粉化,第一次养护应小心以免破坏涂层,共养护2~3天。
D、防水粘贴:
·基面处理:
将基面用砂浆或速凝型水不漏处理平整,并充分湿润(无明水)。
·配料:
用水不漏(速凝型、缓凝型均可)配制成腻子;粉料中不能有气泡、硬块或生粉。
·施工:
制作防水层:在基面上批刮上料,上料时要稍用力并来回多次批刮使其密实,并注意搭接处的连接。用料约1.2kg/㎡。
粘贴:粘贴前先润湿已做的防水层(无明水):若被新粘贴材料为吸水性材料。 应将被料材料预先充分润湿后, 在施工前取出擦干; 用缓凝型水不漏加水调成腻子状,直接用作粘结剂,先在基面和被粘材料的粘贴面上分别刮上一层料,并将被粘材料挤压在基面上找平。被粘材料为马赛克时应在粘贴后12h后方可去纸。用料约为1.5kg/㎡。
·养护:
涂层硬化后,应保湿养护2~3天。
工程验收:
施工后,应认真检查整个工程的各个部分,特别是薄弱环节,发现质量问题查明原因并及时修复。对于潮湿环境,若没有施工质量问题而涂层表面仍有水,应考虑到潮气结露,这种现象等现场于燥后自然消失.
注意事项:
·如施工时气温低于10℃,使用速凝型水不漏时应用40℃温水搅拌。
·夏季烈日下施工,需加强湿养护; 冬季-5℃以下施工需加粉料重量1~3%的亚硝酸钠;雨中施工,需防止雨水冲坏防水层。
·本品应密封存放于干燥处,保质期12个月,开包后应尽量一次用完,若有剩余应将袋口扎紧后存放于干燥处。
运输与贮藏:
·产品在运输、装卸、存储时防止雨淋、受潮。
·本产品不属于易燃易爆危险品,可采用空运、铁路、公路运输。
·保质期:自生产之日起有效期为12个月。
