SJN-G环氧灌浆材料（姑苏）
产品简介：
“姑苏”牌SJN-G环氧灌浆材料具有粘度小、强度高、双组分、操作方便等优点，可以对微细的混凝土缝隙进行灌浆处理，从而达到防渗补强加固的目的。
产品执行标准：GB 50728-2011《工程结构加固材料安全性鉴定技术规范》。
产品特点：
·低粘度：建筑环氧灌浆材料系由环氧树脂改性配制的低粘度胶，两种组分按一定的比例混合均匀后粘度低于150mPa·s，可以灌注0.5mm以下的裂缝。
·亲和性好、粘结强度高：环氧灌浆材料对砂浆、混凝土、钢筋等各种建材都有良好的粘结力，其粘结强度均大于混凝土、砂浆的抗拉强度。
·补强功能：当混凝土结构出现裂缝时，水分及有害化学物质会通过裂缝向混凝土内部渗透，加速钢筋的腐蚀，导致混凝土裂缝进一步扩展。建筑灌浆材料可以有效地封闭裂缝，起到提高混凝土耐久性的作用。
·施工便捷：不需烦杂配制，只需将甲组分和乙组分按比例混合均匀后即可使用。
·可灌性好：SJN-G环氧灌浆材料的初始粘度在一个很宽的范围内变化，至少有60min的可操作时间，固化时间可通过固化剂乙组份的用量调节。
·耐久性：灌浆材料固化物具有优异的耐酸、碱、盐腐蚀性能，具有优良的抗紫外线及环境老化性能。
适用范围：
·适用于水工建筑的基础和坝体裂缝的防渗补强加固；高速公路、桥梁、桥墩、地铁、隧道、渠道及工业民用建筑中的各种混凝土裂缝和基础的防渗补强加固处理。

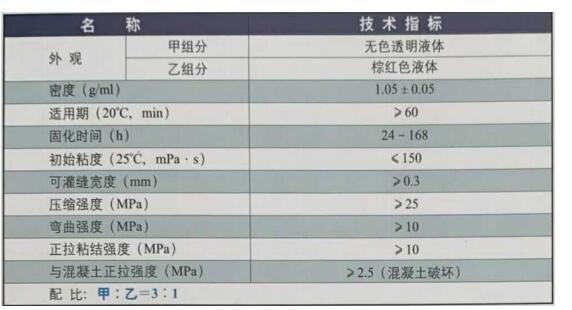

性能指标：
品种规格：
·包装：密封铁桶包装，每组3kg，其中甲组分2.25kg，乙组分0.75kg。
施工工艺：
·首先清理缝面，去除表面的钙质分解物或其他杂质。要求混凝土的基层含水率＜6%，
表面干燥无油污和浮灰。
·埋灌浆管：可采用钻灌浆孔或打斜孔的方法埋灌浆管，也可沿缝面粘贴灌浆盒，接上灌浆管。
·缝面止封：为了防止漏浆，缝面直接用高强度的环氧封缝胶止封。也可沿缝凿成浅槽
先用高强度水泥砂浆或SJ-601聚合物水泥砂浆嵌槽、抹平。
·配浆：按3：1的配比将甲组分和乙组分混合均匀，温度控制在25℃以下。气温低时，
为了加快固化速度，可适当增加乙组分的用量。
·灌浆：在压力下进浆。一般灌浆压力在0.2~0.4MPa，最高压力不要超过结构允许值。
竖直裂缝从最低处开始开灌，逐渐向上。平缝从一端向另一端进行。待邻孔出浆时，关闭并结扎管路，继续进浆，一直到整个缝面都灌满浆液为止。也可在邻孔出浆后，关闭原灌浆孔，移到邻孔继续进浆。总之，要在压力下，使浆液充分饱和整个缝面。
·48小时后，去掉灌浆管，用树脂砂浆封填平整。
·修整缝面：用SJ-601水泥改性剂调水泥砂浆沿缝面批刮1~2遍。
运输与贮藏：
·贮存在阴凉、干燥处，贮存期为6个月。
·产品在运输、装卸时应轻放、防雨、防暴晒，包装桶不得倒置。
